整流系统是电解制氢过程中的关键部件，其设计和运行对于制氢的高效和优质至关重要。

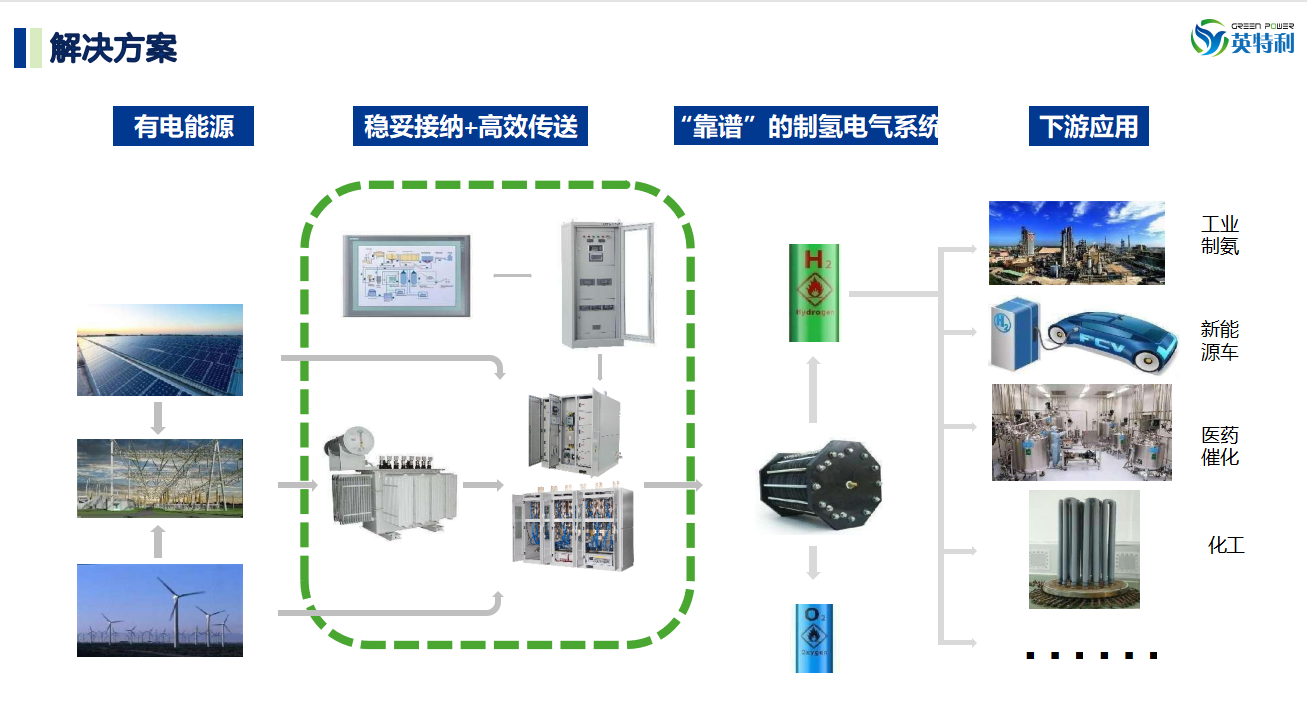

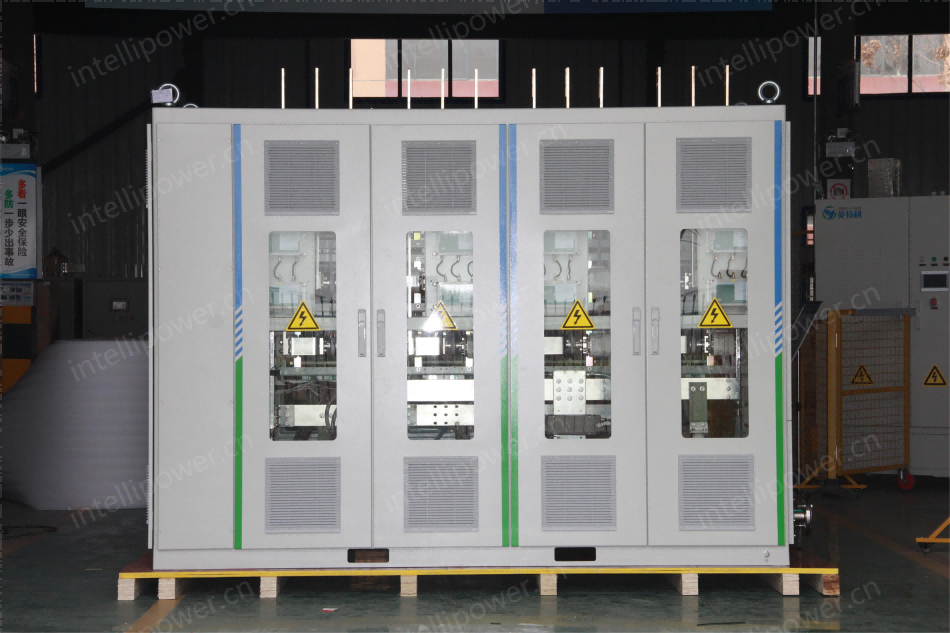

整流器由整流和控制部分组成，总功率为7MW ,辅以整流变压器形成一套 24 脉整流系统，如下图所示:
24脉波电路有助于降低谐波，提高系统的功率因数。 整流系统还包括过压、过流、过温保护等多种保护装置，确保系统安全可靠运行。
整流柜电气参数
类别 | 参数 |
额定输出电流 | 8200A DC |
额定输出电压 | 880V DC |
主电路拓扑 | 24 脉三相桥 |
冷却方式 | 去离子水冷却 |
防护等级 | IP42 |
环境温度 | 0~40℃ |
环境湿度 | < 90% |
海拔高度 | < 2000m |
整流柜机械参数
类别 | 参数 |
安装地点 | 户 内 |
外形尺寸 (宽*深*高) | 2880mm × 1050mm×2200mm |
重量 | 以铭牌为准 |
颜色 | RAL 7035 |
交流输入 | 顶部 |
直流输出 | 底部 |
优势
可适用于高压10kV、35kV、380V交流输入
需与整流变压器配合使用
可通过12脉波-96脉波实现多脉波整流，降低谐波
可通过与整流变压器配有载调压开关或无载调压开关实现高功率因数
可靠性高，免维护长时间连续运行
效率高（运营成本低）
设备投资低
占地面积小
适用于各类电解槽（10Nm3/h-4000Nm3/h)，普遍应用于500方、1000方及以上大型电解槽
电流可从500A-40kA
