该直流电源采用高频 IGBT 作为半导体元件，采用 PWM 调制技术。该系统采用模块化结构设计，易于扩大输出电流容量，多个直流电源模块并联安装，使输出直流电源电流更大。

直流输出为单正极、双负极输出，直流电源柜预留外控调节控制端子，直流电源柜接受外部4-20mA信号，对电流电压进行输出调节。整流柜具有恒流和恒压两种工作方式，可相互切换，输出直流电压、电流在额定值的0-100%范围内连续可调。

参数

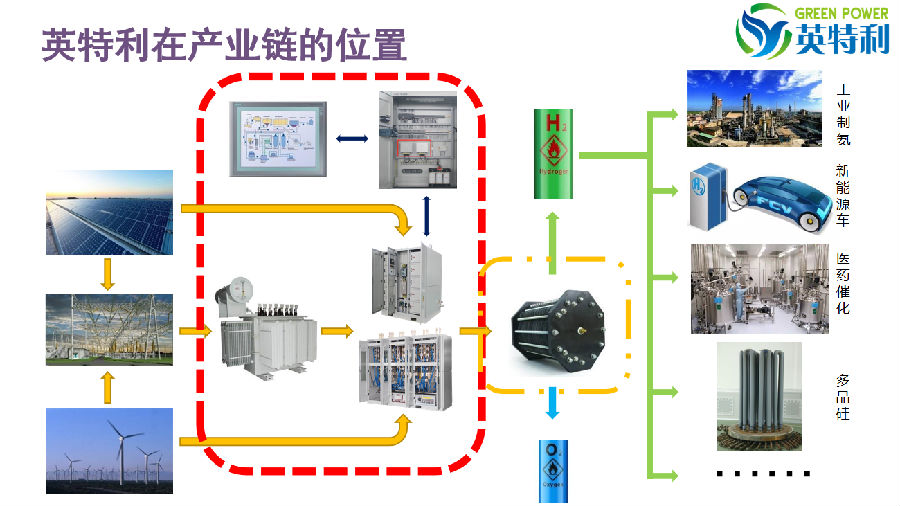

电竞牛整流设备在产业链的位置

优势

(1) 采用全数字控制系统，控制芯片采用TI C2000系列32位DSP数字处理器，时钟不低于150MHz，响应速度快，控制精度高、可靠性高、便于DCS组网

(2) 模数转换采用美国ADI公司16位高精度AD转换芯片，双极性输入

(3) 脉冲处理芯片采用美国Altera公司的 MAX-II系列，信号延时不大于7ns

(4) 触发脉冲采用光纤传输以提高抗干扰性能，脉冲变压器采用兵字KCB系列高性能脉冲变压器

(5) 同步信号自适应滤波

(6) 光纤触发，光延时小，同步效果好，抗干扰能力强

(7) 多达96路的开关量采集

(8) 超过100个点的报警信号，全面监控各种状态

(9) 结构设计考虑多管并联，均流效果好

(10) 外观及工艺按照国际标准

(11) 货真价实，用材均为一线品牌，绝不偷工减料、以次充好

(12) 可提供电能质量解决方案建议

(13) 谐波性能好：12脉波、24脉波

(14) 智能化控制，方便监控与维护

(15) 文件规范、完备

控制平台

1. 全数字控制系统，自适应控制模式，能根据负载情况自动调整电源输出。可靠性高、寿命长、控制精度高。

2. 友好的人机界面，能实时显示电源输出状态，包括运行状态、输出电压、输出电流、输出功率以及安时计等电量参数，能实时显示输出电压、电流等的波形曲线，能实时存储关键数据；具有数字定时器，计时时间到自动停机且有声光提示。

3. 能灵活设置工艺曲线，适合自动化生产规模。

4. 数字锁相环及数字滤波器，能自动识别输入电网的相序，无需人工确认相序关系，且能实时提取电网电压的基波分量，在电网电压谐波大、波形畸变严重情况下，也能准确、可靠运行。

5. 强大的网络通信能力，支持 RS485（Modbus RTU），以太网（Modbus TCP/IP），Profibus DP，Profinet，CCLink等各种通信接口。

6. 支持0-20mA, 4-20mA, 0-5V, 0-10V等远程模拟信号接口控制。

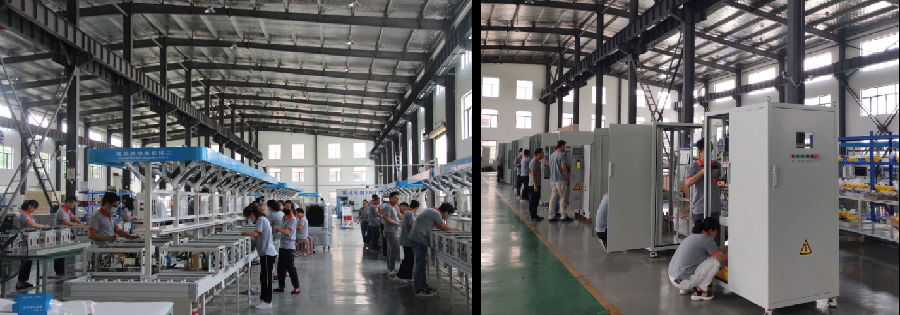

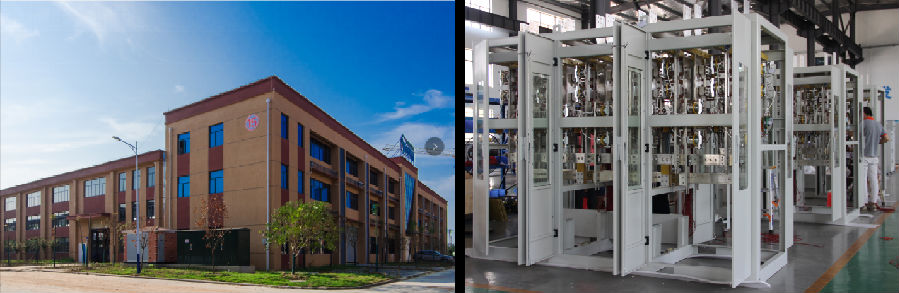

生产现场实景

大机型: 100台套/月

模块:1000台套/月

ERP管理
